Бөөн материалтай харьцахдаа туузан дамжуулагч өөрөө анхаарал хандуулдаг. Энэ нь харагдахуйц, үнэтэй бөгөөд үйл ажиллагаанд чухал ач холбогдолтой. Гэсэн хэдий ч туузан дамжуулагчийг дэмжих бүрэлдэхүүн хэсгүүд буюу өдөр бүр олон мянган тонн материалын ачааг үүрдэг конвейерийн булны угсралт нь туузны ашиглалтын хугацааг бусад хүчин зүйлээс илүү шууд тодорхойлдог. Буруу тохируулагдсан эсвэл хураагдсан конвейер зөөвөрлөгч нь туузан бүрхүүлийг элэгдэж, дулаан үүсгэж, эрчим хүчний хэрэглээг нэмэгдүүлж, эцэст нь туузыг дутуу солиход хэдэн арван мянган долларын өртөгтэй болдог.

Конвейер зөөвөрлөх булҮйлдвэрлэгчид материалын хуримтлал, бүсийг хянах, нөлөөллийн эсэргүүцэл, хүрээлэн буй орчны зэврэлт зэрэг үйл ажиллагааны тодорхой сорилтуудыг шийдвэрлэх тусгай загвараар хариу үйлдэл үзүүлсэн. Эдгээр төрөлжсөн хувилбаруудын дотроос спираль тэнхлэг, зэрэгцээ самнагч, урвуу V төрлийн сул, болон керамик дамжуулагчийн сул зогсолт тус бүр өөр өөр хэрэглээнд үйлчилдэг. Эдгээр дамжуургын өнхрүүлгийн төрлүүд нь өндөр давтамжийн гагнасан хоолой, өндөр нягтралтай нейлон битүүмжлэл, холхивч, дугуй ган зэрэг нийтлэг үйлдвэрлэлийн элементүүдийг хуваалцдаг боловч гадаргуугийн тохиргоо, үйл ажиллагааны оновчлолоор ялгаатай байдаг.

Конвейер зөөвөрлөх өнхрүүлгийг сонгох нь яагаад чухал вэ?

Туузан дамжуулагч систем нь зөөвөрлөх галт тэрэг шиг найдвартай байдаг. Туузан зөөвөрлөгчийн бул нь туузан дамжуулагчийн зөв байрлалыг хадгалахын зэрэгцээ туузан ба материалын ачааллыг дэмждэг. Роллер ажиллахаа больсон тохиолдолд үр дагавар нь дараах байдалтай байна.

• Туузан эвдэрч гэмтсэн нь: булыг зөөвөрлөх конвейер нь хөдөлгөөнгүй зүлгүүрийн гадаргуу болж, хөдөлж буй туузан бүрхүүлд ховил үүсгэдэг.
• Чирэлтийг нэмэгдүүлэх: Эргэдэггүй эсвэл өндөр эсэргүүцэлтэй булнууд нь хөтчийн моторын эрчим хүчний зарцуулалтыг нэмэгдүүлдэг
• Материалын асгаралт: Буруу тохируулсан бул нь туузан дамжих, системийн хажуугаас материалыг асгах боломжийг олгодог.
• Бүтцийн ачаалал: Роллерийн жигд бус эсэргүүцэл нь туузны хурцадмал байдлын өөрчлөлтийг үүсгэдэг бөгөөд энэ нь залгаасууд болон хөтчүүдэд дарамт учруулдаг.

Доор тайлбарласан тусгай зориулалтын дамжуургын конвейер нь тодорхой салбар, хэрэглээнд түгээмэл тохиолддог эвдрэлийн горимыг тусгадаг.

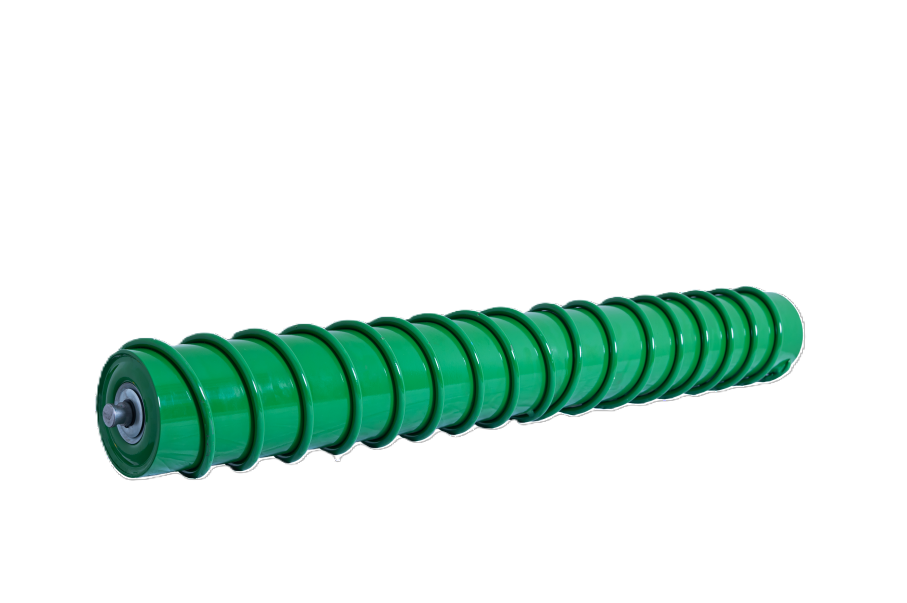

Мушгиа зөөгч: Наалдамхай материалыг өөрөө цэвэрлэх

Спираль тэнхлэг нь туузан гадаргуу дээр материал зөөвөрлөхөд зориулагдсан конвейер зөөвөрлөгчийн хувилбар юм. Өндөр давтамжийн гагнасан хоолой, өндөр нягтралтай нейлон битүүмжлэл, спираль пүрш, холхивч, дугуй гангаар хийгдсэн спираль сул механизм нь мушгиа гадаргуугийн тохиргоотой.

Үйл ажиллагааны зарчим

Туузан нь спираль тэнхлэгийн дээгүүр өнгөрөх үед мушгиа хэлбэр нь туузан болон наалдсан материалын хоорондох гадаргуугийн хурцадмал байдлыг эвддэг дифференциал контактын цэгүүдийг үүсгэдэг. Наалдамхай ордууд - шавар, нойтон элс, чийгтэй буталсан хүдэр нь туузан дамжуулагчийн буланд хуримтлагдахаас илүүтэйгээр туузан гадаргуугаас гадагшилдаг.

Гол програмууд

• Дүүргэгч болон элс боловсруулах
• Шавар, ашигт малтмалын боловсруулалт
• Нүүрс бэлтгэх үйлдвэрүүд
• Наалдамхай эсвэл өндөр чийгшилтэй материалыг зөөвөрлөх аливаа туузан

Спираль загвар нь тусдаа туузан хусах, цэвэрлэгч ашиглах хэрэгцээг багасгадаг бөгөөд тэдгээр нь өөрөө засвар үйлчилгээ, тохируулга шаарддаг. Идэвхгүй өөрөө өөрийгөө цэвэрлэх чадвартай конвейер зөөвөрлөгчийг хайж байгаа операторуудын хувьд спираль сул механизм нь засвар үйлчилгээ шаарддаггүй шийдэл юм.

Зэрэгцээ самнагч: Өөрөө цэвэрлэх бүтэцтэй буцах туузан цэвэрлэгээ

Зэрэгцээ самнагч нь нэг төрлийнконвейер зөөх булБуцах туузны хэрэглээнд тусгайлан тохируулсан. Энэ нь өндөр давтамжийн гагнуурын хоолой, өндөр нягтралтай нейлон битүүмжлэл, сам хэлбэртэй резинэн цагираг, холхивч, холхивч, дугуй гангаар хийгдсэн.

Буцах туузны функц

Конвейерийн системийн буцах хэсэгт буюу туузан дамжлагын хэсэг нь зөөвөрлөгчийн доор хоосон явж байгаа хэсэгт материал зөөвөрлөх нь хуримтлагдаж, буцах замд унаж, гэрийн засвар үйлчилгээ хийхэд хүндрэл учруулдаг. Зэрэгцээ самнагч нь идэвхтэй цэвэрлэх үйлдлийг хангахын зэрэгцээ буцах туузыг засах зориулалттай конвейер зөөвөрлөгч галзуу юм.

Өөрийгөө цэвэрлэх шинж чанар

Сам хэлбэртэй резинэн цагираг нь туузан гадаргуу дээр механик цэвэрлэгээний үйлдлийг бий болгодог. Буцах тууз нь энэ дамжуургын өнхрүүлгийг дайран өнгөрөхөд наалдсан материал нь туузтай хамт сүүлний дамар руу явахын оронд салж, унадаг. Гүйцэтгэлийн гол шинж чанарууд нь:

• Дуу чимээ бага: Самнасан загвар нь хатуу гадаргуутай булныхтай харьцуулахад контактын дуу чимээг бууруулдаг
• Зузаан хоолойн хана: Буцах үйлчилгээнд зориулж бүтцийн бат бөх чанарыг сайжруулсан
• Уян хатан эргэлт: Бага гулсмал эсэргүүцэл нь эрчим хүчний алдагдлыг бууруулдаг
• Эсэргүүцэл бага: Уламжлалт буцах тэнхлэгтэй харьцуулахад холхивчийн чирэгдэл багассан

Конвейерийн буцах зам дагуу материал зөөвөрлөхөд хүндрэлтэй байгаа байгууламжуудын хувьд зэрэгцээ самнагч нь гадны эрчим хүч, хяналтын систем шаарддаггүй идэвхгүй цэвэрлэгээний шийдлийг санал болгодог.

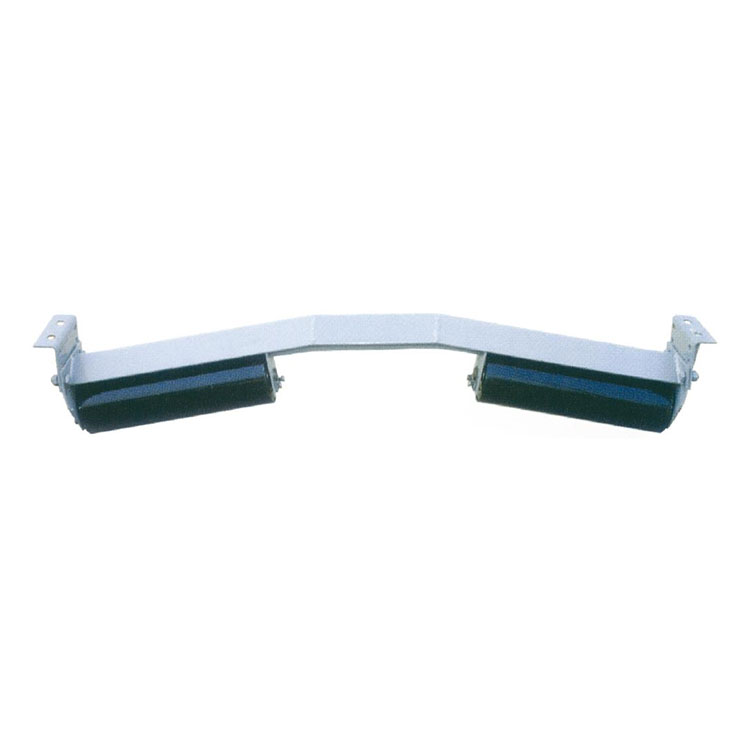

Урвуутай V төрлийн сул зогсолт: Туузан дарах ба хянах

Урвуутай V төрлийн сул зогсолт нь туузан дамжуулагчийн систем дэх буцах туузны өнцгийн өөрчлөлтийг засахад голчлон ашигладаг конвейер зөөвөрлөгч бул юм. Үүний гол үүрэг нь бүсийг дарах явдал бөгөөд бүсийг дээшээ нисэх, бүтцийн эд ангиудыг зурааснаас урьдчилан сэргийлэх явдал юм.

Бүс дарах функц

Урт туузан дамжуулагч, ялангуяа налуу хэсэг эсвэл туузан хурд өндөртэй туузан дамжуулагч дээр туузан таталтын динамик эсвэл агаар орох зэргээс шалтгаалан буцах туузан дамжуургыг салгаж болно. Дээшээ нисдэг бүс нь хөндлөн дам нуруу, дам нуруу, явган хүний ​​зам зэрэг бүтцийн гантай холбогдож, бүрхэвчний элэгдэл болон туузны ирмэгийг гэмтээж болзошгүй.

Энэхүү конвейер зөөгч булны урвуу хэлбэртэй V тохиргоо нь туузыг барьж, доош нь барьж, чөлөөтэй эргүүлэх боломжийг олгодог тогтвортой холбоо барих профайлыг бий болгодог. Босоо туузны хөдөлгөөнийг зөвшөөрдөг хавтгай буцах тэнхлэгүүдээс ялгаатай нь урвуу хэлбэртэй V хэлбэр нь бүсний байрлалыг физикийн хувьд хязгаарладаг.

Битүүмжлэх, байгаль орчныг хамгаалах

Роллерыг зөөвөрлөх энэхүү конвейерийн хоёр төгсгөл нь хоёр талт битүүмжилсэн холхивчтой хосолсон лабиринт битүүмжлэлийг агуулдаг. Энэхүү хос саадтай систем нь:

• Тоос хамгаалах: Лабиринт лац нь нарийн ширхэгт тоосонцор орохоос сэргийлнэ
• Усны хамгаалалт: Хоёр талт лац нь нойтон орчинд чийгийг оруулахгүй
• Холхивчийн ашиглалтын хугацааг уртасгах: Бохирдлыг арилгах нь холхивчийн ашиглалтын хугацаатай шууд хамааралтай

Уурхай, карьер, гадаа овоолгын конвейер зэрэг тоос ихтэй, чийгтэй орчинд ажилладаг өнхрөх бүтээгдэхүүн зөөвөрлөгчийн хувьд битүүмжлэх чанар нь ихэвчлэн гурван сараас гурван жилийн ашиглалтын хугацаатай байдаг.

Керамик дамжуургын сул зогсолт: элэгдэл ба зэврэлтэнд тэсвэртэй

Керамик туузан дамжуулагч нь ган, резин гэхээсээ илүү хөнгөн цагаан исэл (хөнгөн цагааны исэл) гадаргуугаар бүтээгдсэн конвейер зөөвөрлөгч юм. Энэхүү материалын сонголт нь түрэмгий хэрэглээнд тодорхой давуу талыг өгдөг.

Материалын шинж чанар

Хөнгөн цагаан исэл (Al₂O₃) керамик нь:

• Өндөр хатуулаг: Rockwell HRA хэмжүүрээр 80-аас хэтэрсэн, гангаас хамаагүй хатуу
• Хүчилд тэсвэртэй: Ган булыг зэврүүлдэг хүчиллэг уусмалд өртөхгүй
• Шүлтийн эсэргүүцэл: Үндсэн орчинд химийн хувьд тогтвортой
• Элэгдэлд тэсвэртэй: Ган, резинийг цавчих хурц, хатуу материалтай харьцахад тэсвэртэй

Тохиромжтой програмууд

Керамик туузан дамжуулагчийг уул уурхай, элс хайрга, ган төмөрлөг, химийн үйлдвэр болон бусад салбарт өргөнөөр ашигладаг.

• Өндөр хатуулагтай материалууд (төмрийн хүдэр, таконит, боржин чулуу) нь ган хөмрөгийг хурдан элэгддэг.
• Идэмхий орчин (бордооны үйлдвэр, химийн бодистой харьцах) нь ган гадаргууд халддаг
• Туузан өндөр хурд нь ердийн конвейерийн өнхрөх гадаргуугийн элэгдлийг хурдасгадаг

Худалдан авалт

Керамик тэнхлэгүүд нь ихэвчлэн ган хөтчөөс илүү үнэтэй бөгөөд илүү хүнд байдаг тул туузан дамжуулагчийн хүчин чадал, бүтцийн дэмжлэгийг харгалзан үзэх шаардлагатай. Гэсэн хэдий ч элэгдлийн улмаас хэдэн сар тутамд сул зогсолтыг сольж байдаг үйл ажиллагааны хувьд керамикийн ашиглалтын хугацааг уртасгах нь ихэвчлэн урамшууллыг зөвтгөдөг. Керамик конвейер зөөвөрлөгч нь солих хооронд илүү урт интервалыг санал болгож, хөдөлмөрийн зардал, засвар үйлчилгээний зогсолтыг бууруулдаг.

Үйлдвэрлэлийн чанарын нийтлэг үзүүлэлтүүд

Спираль, сам, урвуу V, керамик зэрэг бүх төрлийн конвейерийн үйлдвэрлэлийн тодорхой шинж чанарууд нь тохиргооноос үл хамааран чанарыг илтгэнэ.

Өндөр давтамжийн гагнуурын хоолой

Дамжуулагчийн булны хоолойн бие нь шулуун, дугуй хэлбэртэй, хананы зузаантай байх ёстой. Өндөр давтамжийн гагнуур нь хамгийн бага дотоод гялбаа, тууштай металлургийн давхарга үүсгэдэг. Чанар муутай хоолой нь булны хазайлтыг үүсгэж, чичиргээ, туузан доргио үүсгэдэг.

Өндөр нягтралтай нейлон лац

Битүүмжлэл нь бохирдлыг үгүйсгэдэг. Бага нягтралтай лац нь чийгийг шингээж, хавдаж, үр нөлөөгөө алддаг. Өндөр нягтралтай нейлон нь хэмжээст тогтвортой байдлыг хадгалж, тосолгооны материалыг хадгалж, бохирдуулагчийг гадагшлуулдаг. Дамжуулагчийн дамжуургын чигжээс нь ихэвчлэн үйлчилгээний хугацааг тодорхойлдог бүрэлдэхүүн хэсэг юм.

Холхивч

Хоёр талт битүүмжилсэн холхивч (өөрийн битүүмжилсэн холхивч гэж нэрлэдэг) нь урьдчилан тосолж, засвар үйлчилгээ шаарддаггүй. Дамжуулагчийн өнхрөх холхивчийн сонголт нь ачаалал, хурдны шаардлагад нийцсэн байх ёстой; Хэмжээ багатай холхивч нь хугацаанаасаа өмнө бүтэлгүйтдэг бол том холхивч нь зардлыг шаардлагагүйгээр нэмэгдүүлдэг.

Дугуй ган

Босоо амны төгсгөл ба холхивчийн бэхэлгээний гадаргуу нь сайн дугуй, гадаргуугийн өнгөлгөө шаарддаг. Тохиромжгүй босоо ам нь буруу тохируулга үүсгэж, холхивчийг жигд бус ачиж, конвейер зөөвөрлөх булны угсралт эрт эвдрэлд хүргэдэг.
